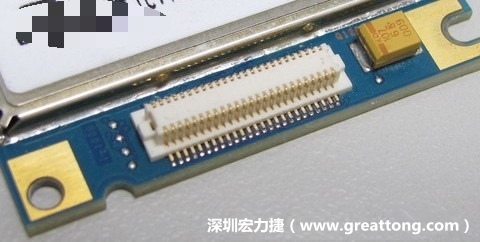

最近我們發現某個買進來的模組有功能測試不良的問題，問題不是百分百，可是有將近0.5~4%的不良，一開始分析的時候發現有接觸不穩(intermittent)的情形，因?yàn)檫@款模組采用了板對板連接器來對外連接，量測的時候發現某些PIN腳會有接地短路的情形，可是有時候又量不到短路，反應給供應商，也把不良品寄給供應商分析，可是卻一直都沒有找到真因。
經過一番折騰，后來索性把這個板對板連接器拆下來檢查，想說死馬當活馬醫，拆開后赫然發現這款模組在其板對板的連接器下方的板子上竟然設計有兩塊裸銅的區域，而裸銅的地方剛好就是發生PIN腳接地短路的位置，把問題再反饋給供應商，并且請出公司的采購最高層（老美講話了）施壓，于是供應商（德國廠商）配合我們展開了緊迫的每天電話會議(daily meeting)追蹤。
最后供應商受不了，可能也真的找到了問題點，供應商終于承認其所使用的板對板連接器中有一家可能有問題，而問題點可能是其端子的切斷面毛邊太大造成。后來我們把有問題模組的連接器吹下來（吹得有點丑），放到了顯微鏡下觀察，真的發現有毛邊，而且毛邊還真的很大，再加上板對板聯接器組裝后施加的壓力，毛邊接觸到接地裸銅區形成短路的機會應該非常大。
問題找到了，接下來就是后續的Sorting與材料更換的問題了。
疑問：
1、為何電路板要在板對板連接器下方設計裸銅？
對方回答是為了防ESD。 （后來把這塊裸銅減少成為一塊，果然發現ESD的能力變差了….這該怎么說呢！）
2、為何不是所有板對板連接器都有這樣的問題？
其他的連接器供應商模具設計時并不是把端子的切斷面做在同一處，所以毛邊產生的地方不一樣。

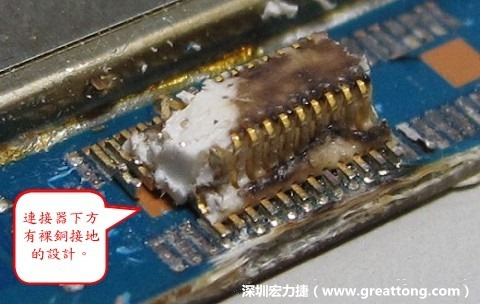

▼把板對板連接器破壞之后，發現其下方板子有裸銅接地的設計。

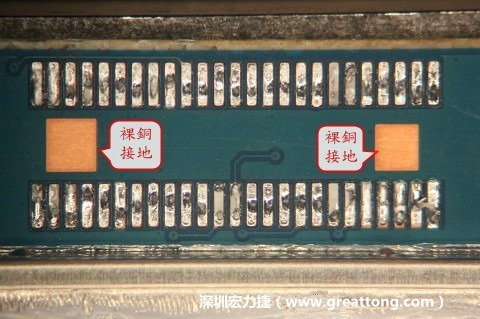

▼把板對板連接器全部移除，發現其下方板子共有兩個裸銅的方形設計。

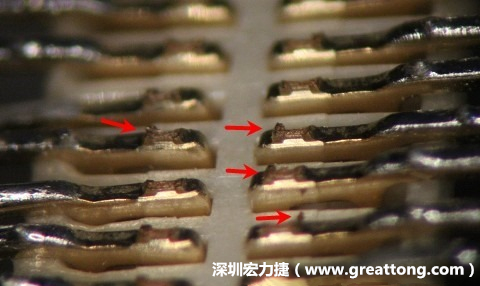

▼把板對板連接器吹下來之后，發現其端子的切斷面有大的毛邊。

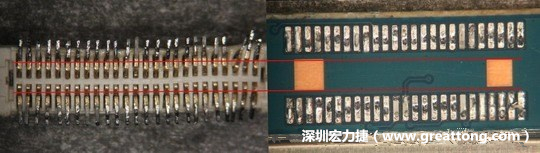

▼把板對板連接器與其電路板的佈線焊墊作一個比較，端子的切斷面有毛邊的地方剛好對到了裸銅區。
