在電子產品開發中，PCB設計與組裝的失敗可能導致項目延期、成本增加甚至產品報廢。作為擁有20余年PCBA加工經驗的深圳宏力捷電子，我們總結了行業常見的失敗原因及解決方法，幫助您規避風險，提升產品質量。

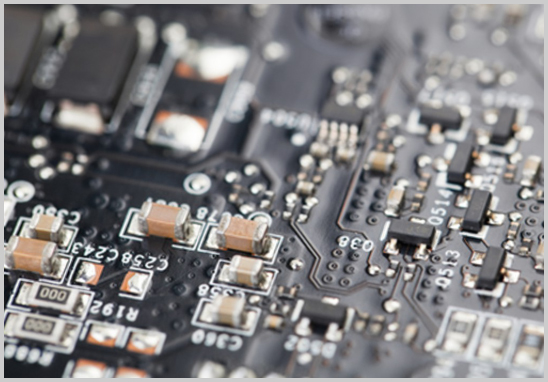

一、元器件布局與設計問題
1. 元器件布局不當
- 原因：空間不足導致散熱不良、元件間距過小或信號干擾。例如，高功率器件與精密元件混布，可能引發熱應力或電磁干擾。
- 解決：合理規劃布局，優先考慮散熱路徑與信號完整性，使用DFM（可制造性設計）工具檢查間距和散熱設計。
2. 封裝設計錯誤
- 典型問題：引腳鏡像錯誤、焊盤尺寸不匹配、極性元件反向。例如，芯片封裝做反會導致焊接后引腳無法對齊。
- 解決：核對元器件數據手冊，使用標準化封裝庫，并通過3D模型驗證實際裝配效果。
二、焊接工藝缺陷
3. 焊接質量問題
- 冷焊、虛焊：焊料未完全熔化或潤濕不良，導致電氣連接不可靠。
- 錫橋短路：引腳間距過密且阻焊層設計不當，易在回流焊時形成短路。
- 解決：優化焊盤與阻焊層設計，控制焊接溫度曲線，并采用AOI（自動光學檢測）設備全檢焊點。
4. 立碑現象
- 原因：貼片元件兩端焊盤熱量不均，導致器件一端翹起。常見于小型表貼電容或電阻。
- 解決：對稱設計焊盤熱容量，調整回流焊爐風速與溫度梯度。
三、材料與環境因素
5. 板材與銅層缺陷
- 問題：銅箔厚度不足、板材分層或空洞，導致電流承載能力不足或信號失真。
- 解決：根據電流需求選擇銅厚（如1oz-2.5oz），并通過阻抗計算工具優化走線設計。
6. 化學腐蝕與污染
- 原因：殘留助焊劑吸潮導電、銳角走線形成“酸陷阱”（腐蝕液殘留）。
- 解決：避免銳角布線，采用45°或圓弧轉角；焊接后徹底清洗PCB。
四、制造與組裝環境
7. ESD（靜電放電）損傷
- 風險：組裝過程中靜電擊穿敏感元件，如MOS管、IC芯片。
- 解決：車間配備防靜電設施，操作人員穿戴防靜電裝備，并控制濕度在40%-60%。
8. 溫濕度控制不當
- 影響：濕度過高導致焊膏吸潮，回流焊時產生氣泡；溫度波動引發材料膨脹不均。
- 解決：存儲環境溫濕度監控，使用真空包裝的焊膏與元件。
五、設計驗證與測試缺失
9. 未執行DFM檢查
- 典型疏漏：未檢測銳角走線、孤銅、阻焊橋缺失等問題，導致批量生產失敗。
- 解決：借助華秋DFM等工具一鍵分析，提前發現并修正設計隱患。
10. 測試點遺漏
- 后果：無法進行在線測試（ICT），故障排查困難。
- 解決：設計階段預留測試點，并確保其與周圍元件保持安全間距。
